Bơm 2 xi lanh: Giải pháp tối ưu cho hệ thống cần lưu lượng và áp suất ổn định

Trong các quy trình công nghiệp đòi hỏi sự chính xác tuyệt đối về áp suất và lưu lượng, việc sử dụng các loại bơm đơn thông thường thường dẫn đến tình trạng "xung áp" – khiến dòng chảy không đều, gây rung lắc đường ống và làm giảm tuổi thọ hệ thống. Đối với các kỹ sư và nhà quản lý vận hành, thách thức lớn nhất là tìm kiếm một thiết bị vừa đáp ứng áp lực cao, vừa duy trì được sự ổn định bền bỉ. Đó là lúc bơm 2 xi lanh (bơm duplex) khẳng định vị thế là lựa chọn kỹ thuật hàng đầu.

Dù sở hữu những ưu điểm vượt trội về cơ chế hoạt động, không phải ai cũng hiểu rõ tường tận cách vận hành và các tiêu chuẩn để lựa chọn đúng thiết bị này. Bài viết dưới đây sẽ phân tích chuyên sâu về bơm duplex, giúp bạn nắm vững kiến thức để tối ưu hóa hiệu suất cho hệ thống sản xuất của mình.

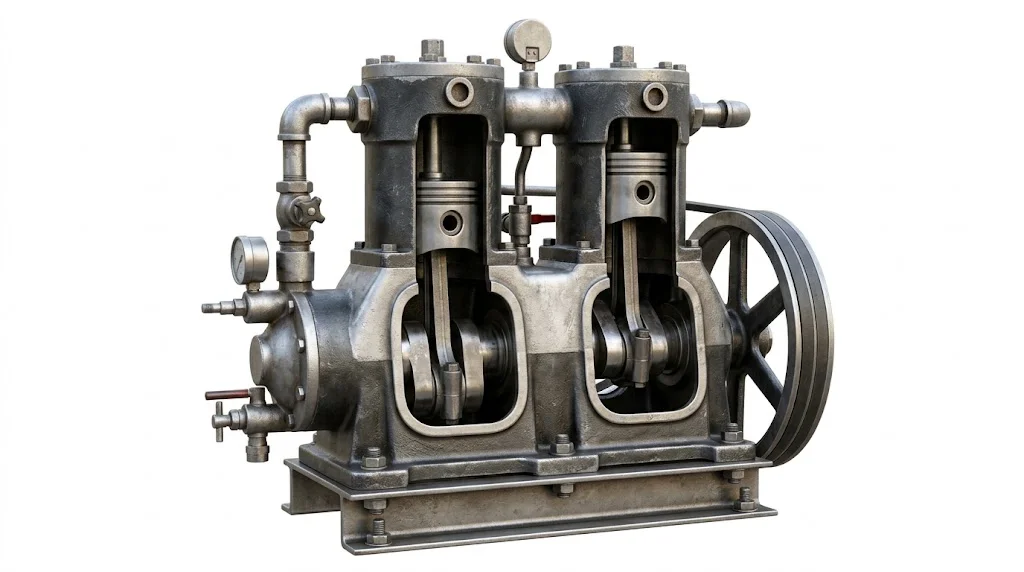

Bơm 2 xi lanh là gì?

1. Định nghĩa kỹ thuật

Bơm 2 xi lanh là một loại bơm thể tích (positive displacement pump) được thiết kế với hai buồng xi lanh làm việc song song. Thay vì chỉ sử dụng một piston hay plunger để nén chất lỏng, hệ thống này kết hợp hai xi lanh với cơ chế truyền động lệch pha nhau. Điều này cho phép máy bơm thực hiện quá trình hút và đẩy chất lỏng một cách liên tục, gần như không có khoảng nghỉ trong dòng chảy.

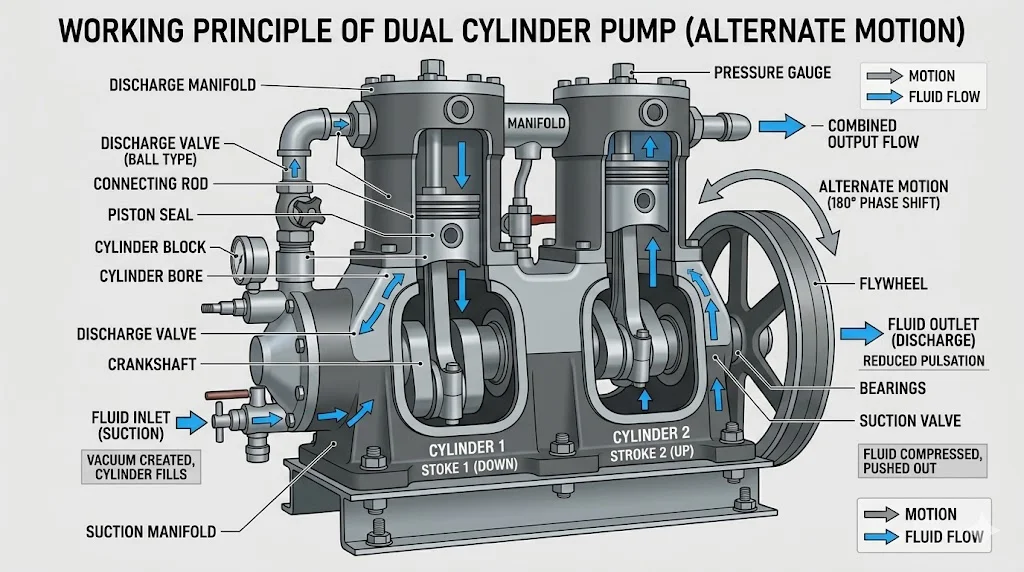

2. Nguyên lý hoạt động

Cơ chế cốt lõi của bơm duplex nằm ở sự phối hợp nhịp nhàng giữa hai buồng bơm:

• Giai đoạn lệch pha: Khi xi lanh thứ nhất đang ở hành trình nén (đẩy chất lỏng ra ngoài), xi lanh thứ hai sẽ ở hành trình hút (nạp chất lỏng vào buồng).

• Liên tục: Ngay khi xi lanh 1 hoàn tất hành trình đẩy, xi lanh 2 sẽ ngay lập tức tiếp quản quá trình đó.

  Sự chuyển đổi này triệt tiêu gần như hoàn toàn "điểm chết" trong dòng chảy, giúp chất lỏng được đẩy đi với áp suất gần như không đổi.

3. Bản chất hệ thống

Đây là thiết bị thuộc nhóm bơm thể tích, mang đặc tính của sự chính xác. Khác với bơm ly tâm (thay đổi lưu lượng theo áp suất), bơm thể tích này giữ lưu lượng cố định bất kể áp suất đầu ra biến thiên. Đây chính là yếu tố then chốt để áp dụng trong các hệ thống đòi hỏi định lượng hóa chất chính xác hoặc phun cao áp.

Phân loại bơm 2 xi lanh phổ biến

Trên thị trường hiện nay, thiết kế bơm duplex được tùy biến dựa trên môi trường chất lỏng và mục đích sử dụng. Việc hiểu rõ các loại hình này giúp bạn không mất tiền oan cho các thiết bị sai chức năng.

• Bơm piston 2 xi lanh: Đây là dạng kinh điển nhất, sử dụng piston di chuyển tịnh tiến trong xi lanh. Phù hợp với các loại chất lỏng không có tính mài mòn cao, đòi hỏi áp suất cực lớn.

• Bơm màng 2 buồng (Double Diaphragm): Hai buồng bơm được ngăn cách với chất lỏng bằng màng đàn hồi. Đây là lựa chọn "vàng" cho ngành hóa chất, thực phẩm vì không có tiếp xúc cơ khí trực tiếp với chất lỏng, ngăn chặn rò rỉ tuyệt đối.

• Bơm Plunger 2 xi lanh: Sử dụng plunger (cần đẩy) thay vì piston. Loại này có khả năng chịu áp suất cao hơn và được thiết kế để vận hành ở cường độ khắc nghiệt trong các ngành như khai khoáng, rửa cao áp công nghiệp.

Việc phân biệt các loại này dựa trên cơ chế truyền động và vật liệu phớt kín là yếu tố quyết định độ bền của hệ thống. Đừng chỉ nhìn vào thông số "2 xi lanh", hãy nhìn vào bản chất của cơ cấu làm việc bên trong.

Thông số kỹ thuật quan trọng cần quan tâm

Khi lựa chọn bơm duplex, các kỹ sư cần đặc biệt chú ý đến bộ thông số dưới đây để đảm bảo thiết bị tương thích với toàn bộ hệ thống:

• Lưu lượng (Flow rate): Phải được xác định dựa trên nhu cầu thực tế của dây chuyền. Vì là bơm thể tích, lưu lượng của bơm duplex thường rất ổn định theo tốc độ vòng quay.

• Áp suất làm việc: Bạn cần xác định áp suất cực đại (max pressure) mà hệ thống yêu cầu. Lưu ý rằng áp suất quá cao vượt mức thiết kế sẽ làm hỏng phớt và gây rò rỉ.

• Chu kỳ hoạt động (Duty cycle): Máy có hoạt động liên tục 24/7 hay chạy gián đoạn? Điều này ảnh hưởng đến việc chọn vật liệu chịu nhiệt và độ bền motor.

• Vật liệu buồng bơm và phớt: Đây là yếu tố sống còn. Với hóa chất ăn mòn, vật liệu inox 316 hoặc nhựa PVDF/Teflon là bắt buộc.

Tại sao phải quan tâm? Vì đây là loại bơm thể tích, chỉ cần sai số nhỏ về áp suất thiết kế hoặc độ nhớt của chất lỏng, hệ thống có thể bị quá tải ngay lập tức, dẫn đến hỏng hóc nghiêm trọng mà không có "đệm" an toàn như bơm ly tâm.

So sánh bơm 2 xi lanh vs bơm 1 xi lanh

Insight chuyên gia: Điểm khác biệt lớn nhất giữa hai loại bơm này không chỉ nằm ở lưu lượng, mà nằm ở "chất lượng dòng chảy". Trong khi bơm 1 xi lanh tạo ra các "cú đập" áp suất (pulsation) gây hại cho van và đường ống, thì bơm duplex tạo ra sự mượt mà. Sự mượt mà này giúp hệ thống đường ống, đồng hồ đo áp và các thiết bị phía sau (như vòi phun, kim định lượng) hoạt động ổn định và chính xác hơn gấp nhiều lần.

Vì sao bơm duplex hoạt động ổn định hơn?

Lý do vật lý nằm ở cơ chế lệch pha. Ở một hệ thống bơm 1 xi lanh, dòng chất lỏng sẽ có hình sin: tăng áp, đẩy, rồi về 0 trước khi bắt đầu chu kỳ mới. Khoảng "về 0" này chính là nơi tạo ra các dao động áp suất không mong muốn.

Với bơm duplex, khi buồng 1 bắt đầu giảm áp ở cuối hành trình đẩy, buồng 2 đã bắt đầu tạo áp lực. Đồ thị dòng chảy lúc này không còn chạm mức 0 nữa, mà gối đầu lên nhau. Kết quả là:

1. Ít rung: Giảm thiểu sự mỏi của kim loại trên đường ống và các khớp nối.

2. Ít hao mòn: Các gioăng phớt không phải chịu sự thay đổi áp suất đột ngột, giúp kéo dài chu kỳ bảo dưỡng đáng kể.

3. Độ chính xác cao: Đặc biệt quan trọng trong các quy trình định lượng hóa chất, nơi mỗi giọt chất lỏng đều phải chính xác.

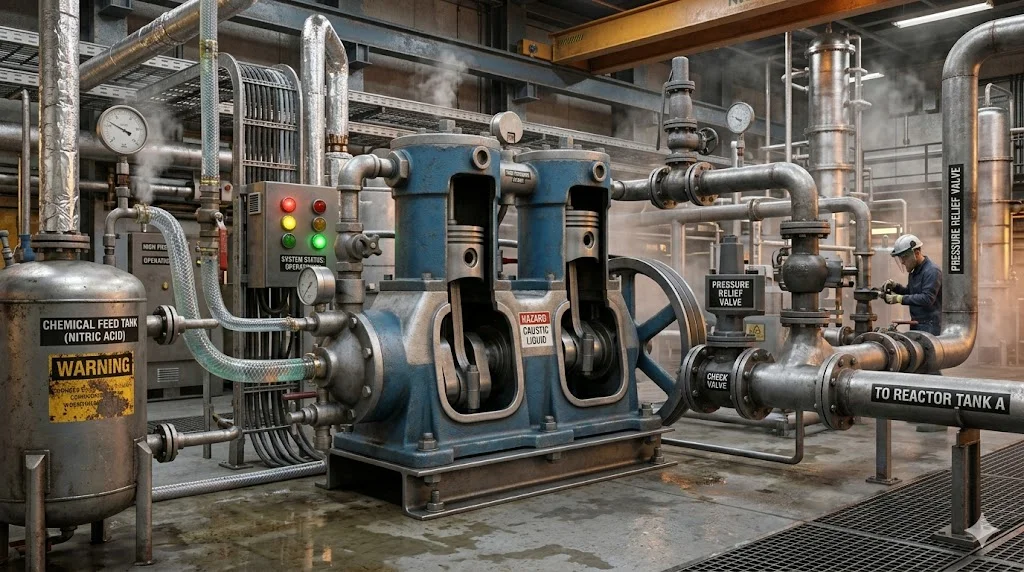

Ứng dụng thực tế và sai lầm thường gặp

Khi nào nên dùng bơm duplex?

Thiết bị này là lựa chọn tối ưu cho:

• Hệ thống áp lực cao: Máy rửa công nghiệp, cắt tia nước, hệ thống phun sương.

• Bơm hóa chất định lượng: Nơi cần sự chính xác tuyệt đối, không được sai số lưu lượng theo áp suất.

• Ngành thực phẩm/Dược phẩm: Yêu cầu dòng chảy mượt, không tạo bọt khí, bảo toàn cấu trúc chất lỏng.

Sai lầm thường gặp của doanh nghiệp

Nhiều doanh nghiệp thường mắc phải những lỗi sau khiến thiết bị nhanh hỏng:

• Chọn sai loại bơm: Sử dụng bơm piston cho chất lỏng chứa hạt rắn (gây trầy xước xi lanh).

• Không tính toán áp suất cộng hưởng: Lắp bơm vào hệ thống đường ống quá dài mà không có bình tích áp (pulsation dampener), khiến rung động vẫn tồn tại.

• Chạy khô: Đây là "kẻ thù" số 1 của bơm thể tích, làm cháy phớt chỉ trong vài phút.

Hậu quả: Hiệu suất thấp, chi phí thay thế linh kiện cao, và quan trọng nhất là làm gián đoạn dây chuyền sản xuất.

Checklist lựa chọn và bảo trì

Để sở hữu một hệ thống vận hành trơn tru, hãy áp dụng quy trình kiểm soát sau:

Checklist khi chọn mua

• [ ] Xác định áp suất vận hành: Phải cao hơn áp suất làm việc tối đa của hệ thống khoảng 10-20% để dự phòng.

• [ ] Đo lường lưu lượng chính xác: Tính toán dựa trên yêu cầu của quy trình, không chọn "càng lớn càng tốt".

• [ ] Vật liệu: Phải tương thích với độ pH, độ nhớt và tính ăn mòn của hóa chất.

Cách vận hành và bảo trì

• Van an toàn (Relief Valve): Đối với bất kỳ loại bơm duplex nào, việc lắp đặt van an toàn ở đầu ra là BẮT BUỘC. Nếu van chặn đầu ra vô tình đóng lại, áp suất sẽ tăng vọt và làm nổ buồng bơm ngay lập tức.

• Không chạy khô: Đảm bảo đường ống luôn có chất lỏng trước khi khởi động.

• Kiểm tra định kỳ: Thay dầu bôi trơn và kiểm tra phớt làm kín theo đúng khuyến cáo của nhà sản xuất (thường sau 2000-5000 giờ chạy).

FAQ: Những câu hỏi thường gặp

1. Bơm 2 xi lanh có tốt hơn bơm 1 xi lanh không?

Chắc chắn. Bơm duplex ổn định hơn, tạo dòng chảy mượt hơn và giảm rung lắc cho hệ thống đường ống đáng kể.

2. Bơm duplex có dùng cho hóa chất được không?

Có, đặc biệt là các dòng bơm màng 2 xi lanh (double diaphragm pump) được thiết kế riêng cho mục đích này.

3. Thiết bị này có cần bảo trì thường xuyên không?

Có. Do đặc thù là bơm thể tích với các bộ phận chuyển động cơ khí, bạn cần kiểm tra phớt, van một chiều và dầu bôi trơn định kỳ để đảm bảo hiệu suất.

4. Giá thành của bơm 2 xi lanh có cao không?

Đúng là giá cao hơn bơm 1 xi lanh hoặc bơm ly tâm cùng công suất. Tuy nhiên, nếu xét đến hiệu quả làm việc, độ ổn định và chi phí bảo trì đường ống dài hạn, đây là khoản đầu tư thông minh.

Kết luận

Việc lựa chọn bơm 2 xi lanh không chỉ là nâng cấp thiết bị, mà là giải pháp kỹ thuật giúp cải thiện rõ rệt độ ổn định và hiệu suất của toàn hệ thống. So với bơm một xi lanh, cấu hình hai xi lanh cho phép giảm dao động lưu lượng, tạo dòng chảy mượt hơn và duy trì áp suất ổn định hơn trong suốt quá trình vận hành.

Nguyên lý hoạt động dựa trên hai buồng bơm làm việc so le nhau: khi một xi lanh thực hiện hành trình hút, xi lanh còn lại thực hiện hành trình đẩy. Nhờ đó, dòng chất lỏng gần như liên tục, hạn chế hiện tượng “giật cục” – yếu tố thường gây rung động và ảnh hưởng đến độ chính xác trong các hệ thống định lượng hoặc áp lực cao.

Điểm mạnh nổi bật của dòng bơm này:

• Tạo áp lực cao và ổn định

• Giảm rung, giảm xung áp so với bơm đơn

• Độ chính xác cao trong kiểm soát lưu lượng

• Phù hợp với các ứng dụng như hóa chất, thực phẩm, dầu khí, hệ thống phun áp lực

Tuy nhiên, để khai thác tối đa hiệu quả, việc lựa chọn đúng thông số (lưu lượng, áp suất, vật liệu) và thiết kế hệ thống đồng bộ (van, ống, giảm chấn…) là rất quan trọng. Nếu cấu hình không phù hợp, bạn vẫn có thể gặp tình trạng rung hoặc hao mòn sớm.

Tóm lại, bơm duplex là lựa chọn đáng tin cậy cho các hệ thống yêu cầu cao về độ ổn định và chính xác. Một thiết kế đúng ngay từ đầu sẽ giúp bạn vận hành mượt mà, giảm chi phí bảo trì và nâng cao hiệu quả sản xuất trong dài hạn.
