Sơ Đồ Máy Bơm Nước Tự Động: Hướng Dẫn Kỹ Thuật Và Cách Lắp Đặt Chuẩn Chuyên Gia

Giới thiệu

Một trong những tình huống gây ức chế nhất trong sinh hoạt gia đình hay vận hành công nghiệp chính là hệ thống máy bơm hoạt động không ổn định. Tình trạng máy bơm tự động lúc chạy lúc không, hoặc tệ hơn là chạy liên tục không ngắt, thường bắt nguồn từ một nguyên nhân cốt lõi: lắp đặt sai sơ đồ máy bơm nước tự động hoặc hiểu sai nguyên lý vận hành của các linh kiện bổ trợ.

Thực tế, nhiều người dùng hiện nay thường có thói quen chỉ nhìn vào các hình ảnh sơ đồ trên mạng rồi tiến hành đấu nối một cách máy móc mà không hiểu rõ bản chất của dòng chảy và sự thay đổi áp suất trong đường ống. Điều này dẫn đến những rủi ro về cháy nổ motor hoặc lãng phí điện năng đáng kể. Để giải quyết triệt để vấn đề này, bạn cần nắm vững cách đọc sơ đồ máy bơm nước tự động chuẩn kỹ thuật, từ đó có phương án lắp đặt và đấu nối chính xác nhất cho hệ thống của mình.

Kiến thức nền

Sơ đồ máy bơm nước tự động là gì?

Định nghĩa chuẩn SEO: Sơ đồ máy bơm nước tự động là bản vẽ kỹ thuật mô tả chi tiết cách thức kết nối giữa máy bơm, bộ cảm biến (rơ le áp suất hoặc cảm biến dòng chảy), nguồn điện và hệ thống đường ống để tạo thành một chu trình vận hành tự động hóa hoàn toàn.

Vai trò của sơ đồ này vô cùng quan trọng:

• Đảm bảo tính chính xác: Giúp kỹ thuật viên lắp đặt đúng vị trí các van, rơ le và hướng đi của dòng nước.

• Tối ưu hóa vận hành: Tránh các lỗi kỹ thuật như hiện tượng "búa nước" hoặc bơm bị chạy không tải.

• Dễ dàng bảo trì: Khi có sự cố, nhìn vào sơ đồ, bạn có thể nhanh chóng khoanh vùng vị trí hỏng hóc để sửa chữa.

Nhấn mạnh: Bạn hãy coi sơ đồ này chính là “bản đồ” của hệ thống. Nếu không có bản đồ hoặc đọc bản đồ sai, hệ thống của bạn sẽ nhanh chóng rơi vào trạng thái mất kiểm soát, gây hỏng hóc thiết bị trong thời gian ngắn.

Nguyên lý hoạt động của bơm nước tự động

Để hiểu được sơ đồ, bạn buộc phải nắm rõ nguyên lý vận hành, đặc biệt là vai trò của rơ le áp suất (pressure switch) – "bộ não" điều khiển trong phần lớn các hệ thống bơm tự động hiện nay.

Cơ chế vận hành:

1. Khi mở vòi nước: Nước trong đường ống thoát ra, dẫn đến áp suất trong hệ thống giảm xuống dưới ngưỡng cài đặt của rơ le. Lúc này, tiếp điểm trong rơ le đóng lại, cấp điện cho máy bơm hoạt động.

2. Khi đóng vòi nước: Máy bơm vẫn tiếp tục đẩy nước vào đường ống nhưng nước không có lối thoát, làm áp suất tăng vọt. Khi đạt đến ngưỡng áp suất tối đa, rơ le sẽ tự động ngắt mạch điện, làm bơm dừng lại ngay lập tức.

Insight: Điểm mấu chốt của hệ thống này là sự tự động hoàn toàn dựa trên sự biến thiên của áp suất chất lỏng. Nếu sơ đồ đấu nối rơ le sai vị trí so với van một chiều, bơm sẽ không thể nhận diện đúng áp suất và dẫn đến lỗi vận hành.

Phân tích chuyên sâu

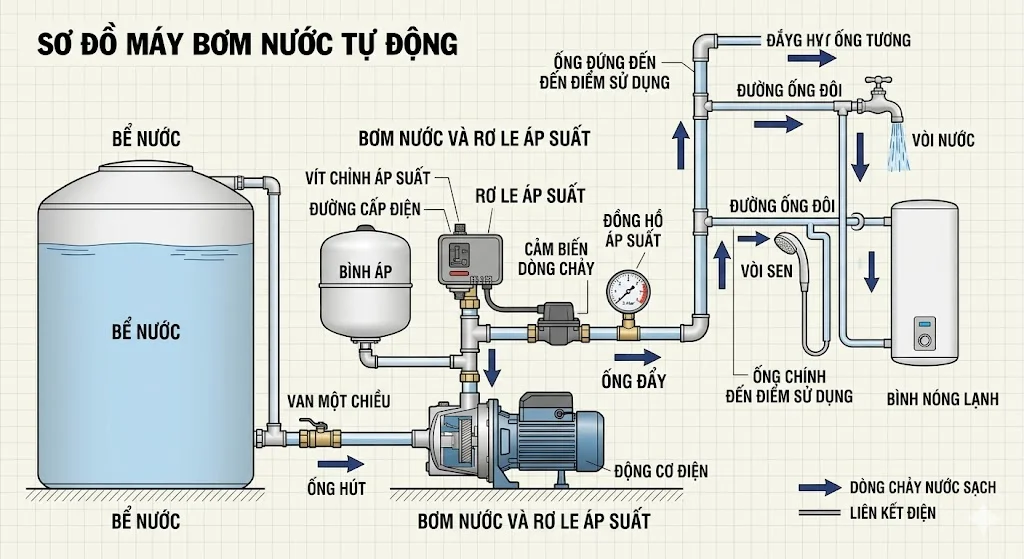

Sơ đồ máy bơm nước tự động cơ bản

Một sơ đồ máy bơm nước tự động tiêu chuẩn bao gồm 4 thành phần không thể tách rời:

• Máy bơm: Thiết kế tùy theo nhu cầu (bơm đẩy cao hoặc bơm tăng áp).

• Rơ le áp suất/Bộ điều khiển: Thiết bị nhận tín hiệu áp suất để đóng/ngắt điện.

• Nguồn điện: Thường là 220V cho dân dụng hoặc 380V cho công nghiệp, đi kèm cầu dao bảo vệ.

• Đường ống và phụ kiện: Bao gồm van một chiều, bình tích áp (nếu có) và hệ thống ống dẫn.

Giải thích đấu nối:

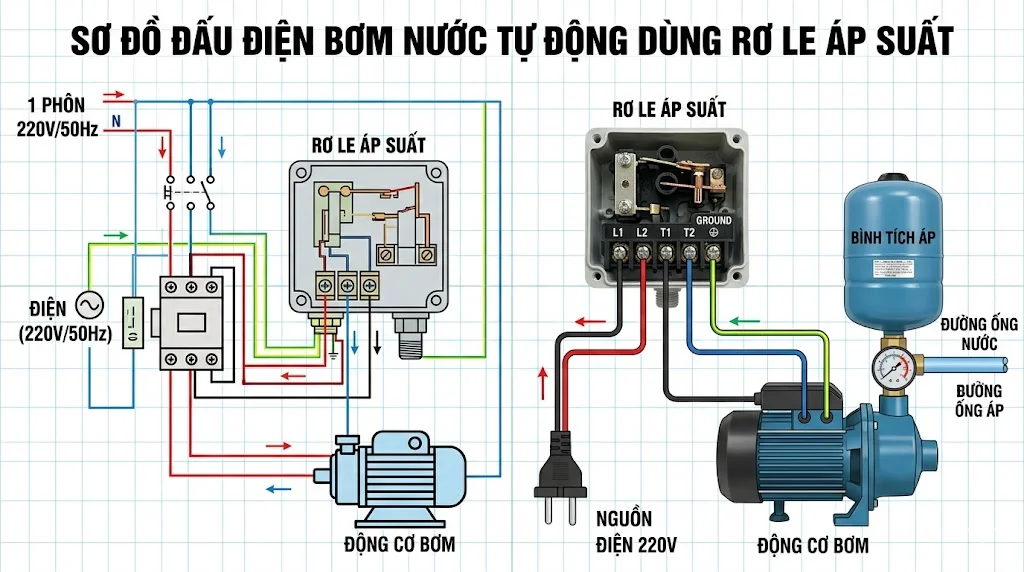

• Về dòng điện: Nguồn điện được đi qua rơ le áp suất trước khi đi vào motor bơm. Rơ le đóng vai trò như một công tắc trung gian tự động.

• Về dòng nước: Van một chiều phải được lắp ở đầu hút hoặc ngay sau đầu ra của bơm để giữ cho áp suất trong ống luôn ổn định sau khi bơm ngắt.

Insight: Chỉ cần sai 1 điểm (ví dụ lắp van một chiều sau rơ le áp suất), toàn bộ hệ thống sẽ lỗi vì rơ le không cảm nhận được áp suất giữ lại, khiến bơm khởi động lại liên tục. [Internal link: Các loại rơ le áp suất phổ biến]

Các loại sơ đồ phổ biến

Tùy vào thiết bị điều khiển mà chúng ta có các loại sơ đồ khác nhau:

1. Sơ đồ bơm tăng áp cơ: Sử dụng rơ le cơ học và bình áp. Ưu điểm là rẻ, bền nhưng khi đóng ngắt thường có tiếng kêu "tạch tạch" đặc trưng.

2. Sơ đồ bơm tăng áp điện tử: Sử dụng mạch điện tử và cảm biến dòng chảy. Loại này vận hành êm ái hơn, bảo vệ bơm khi mất nước tốt hơn nhưng giá thành cao hơn.

3. Sơ đồ bơm dùng phao điện: Thường dùng cho mục đích bơm đầy bồn chứa. Bơm sẽ chạy khi phao báo cạn và dừng khi phao báo đầy, không phụ thuộc vào áp suất đường ống.

Insight: Mỗi loại có cách đấu khác nhau, việc áp dụng sai sơ đồ của bơm cơ cho bơm điện tử sẽ khiến hệ thống không thể hoạt động ổn định.

Thông số kỹ thuật cần chú ý

Khi thiết lập theo sơ đồ máy bơm nước tự động, bạn phải đặc biệt lưu ý đến các thông số kỹ thuật để đảm bảo sự tương thích:

• Điện áp (220V / 380V): Rơ le và motor phải cùng cấp điện áp để tránh cháy nổ hoặc không đủ công suất khởi động.

• Áp suất cài đặt (Cut-in/Cut-out): Thông số này trên rơ le phải phù hợp với khả năng chịu áp của đường ống.

• Công suất bơm (HP/kW): Rơ le phải chịu được dòng khởi động của bơm. Nếu bơm công suất quá lớn, bạn cần lắp thêm khởi động từ (contactor).

Insight: Nếu không khớp thông số, hệ thống sẽ rơi vào tình trạng "treo" – bơm có điện nhưng không quay hoặc rơ le bị cháy tiếp điểm do quá tải.

So sánh các kiểu điều khiển tự động

Dưới đây là bảng so sánh giúp bạn lựa chọn phương án sơ đồ phù hợp nhất:

Insight: Hiện nay, điện tử đang phổ biến nhất nhờ sự cân bằng giữa giá thành và trải nghiệm người dùng (êm, ổn định, tích hợp bảo vệ chống cháy).

Tại sao cần đúng sơ đồ?

Tuân thủ sơ đồ bơm nước tự động không chỉ là vấn đề kỹ thuật mà còn là vấn đề kinh tế và an toàn:

• Tránh cháy motor: Đấu đúng giúp bơm không bị chạy ngược hoặc chạy quá tải.

• Tránh chạy liên tục: Đảm bảo bơm ngắt đúng lúc khi áp suất đủ, tiết kiệm điện năng.

• Tăng tuổi thọ: Giảm tần suất đóng ngắt không cần thiết, bảo vệ màng bơm và cánh quạt.

Ứng dụng thực tế

Khi nào cần dùng bơm nước tự động?

Bạn nên cân nhắc lắp đặt hệ thống theo sơ đồ tự động trong các trường hợp:

• Nhà nhiều tầng: Khi áp lực nước từ bồn chứa trên mái xuống tầng thấp không đủ mạnh để dùng sen vòi hoặc máy giặt.

• Nước yếu: Nguồn nước cấp từ nhà máy quá yếu, cần bơm tăng áp trực tiếp để sử dụng.

• Hệ thống bồn chứa: Tự động bơm nước từ bể ngầm lên bồn chứa trên cao mà không cần người canh chừng.

Sai lầm thường gặp khi lắp sơ đồ

Trong quá trình hỗ trợ kỹ thuật, chúng tôi nhận thấy các lỗi phổ biến sau:

• Đấu sai dây điện: Khiến rơ le không thể ngắt điện motor dù áp suất đã đủ.

• Lắp ngược van 1 chiều: Làm cho nước chảy ngược về bể, bơm không bao giờ tích đủ áp để ngắt.

• Không có cảm biến áp/dòng chảy: Khiến bơm chạy "mù", dẫn đến cháy motor khi nguồn nước đầu vào bị mất.

Hậu quả: Hệ thống vận hành sai lệch khiến bơm chạy liên tục gây tốn điện và nhanh chóng làm hỏng phớt, cháy cuộn dây đồng bên trong.

Hướng dẫn / Checklist

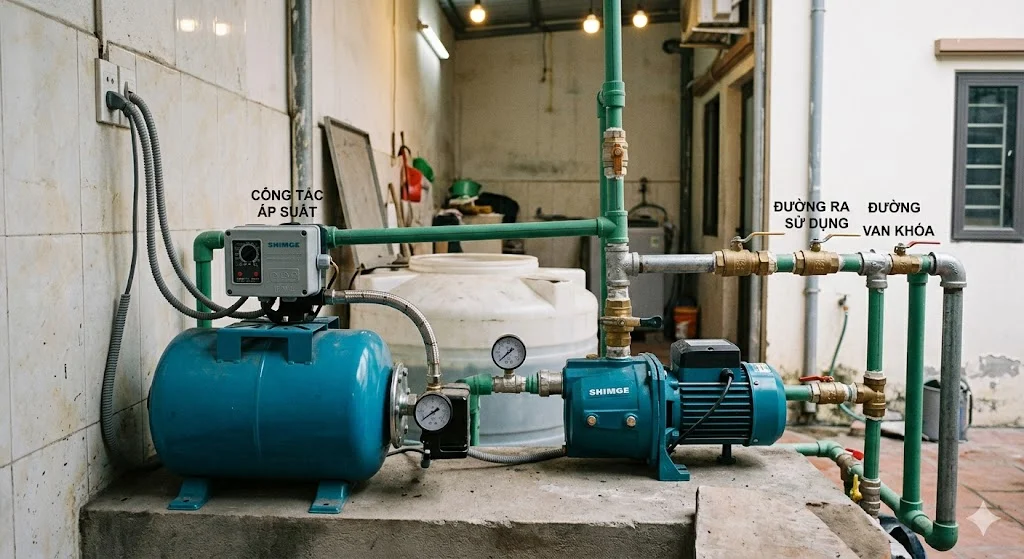

Cách lắp sơ đồ máy bơm nước tự động đúng chuẩn

Hãy thực hiện theo Checklist sau để đảm bảo hệ thống vận hành hoàn hảo:

1. Xác định nguồn điện: Đảm bảo có CP (Aptomat) riêng cho máy bơm.

2. Lắp rơ le đúng vị trí: Thường lắp ở đầu ra của máy bơm, trước các van chia nước.

3. Lắp van 1 chiều: Bắt buộc lắp ở đường hút (nếu hút từ bể ngầm) hoặc ngay đầu vào của bơm tăng áp.

4. Kiểm tra đường ống: Đảm bảo các mối nối kín khít tuyệt đối, không rò rỉ (rò rỉ nước sẽ làm bơm chạy lại liên tục).

Tip: Luôn test trước khi vận hành bằng cách mở vòi nước để kiểm tra điểm khởi động và đóng vòi để kiểm tra điểm ngắt của bơm.

Lưu ý quan trọng khi sử dụng

Vận hành hệ thống bơm tự động cần sự lưu ý định kỳ:

• Không để bơm chạy khô: Nếu mất nước nguồn, hãy ngắt điện bơm ngay để tránh cháy phớt.

• Kiểm tra áp suất định kỳ: Rơ le cơ có thể bị lỏng lò xo sau một thời gian, cần cân chỉnh lại.

• Vệ sinh cảm biến: Các loại nước có nhiều phèn/cặn có thể làm kẹt cảm biến áp suất.Tip: Nên thực hiện bảo trì 3–6 tháng/lần để đảm bảo các linh kiện điện tử không bị ẩm mốc và tiếp điểm rơ le vẫn hoạt động tốt. [Internal link: Hướng dẫn bảo trì máy bơm tại gia]

FAQ (Câu hỏi thường gặp)

Câu hỏi thường gặp về sơ đồ máy bơm nước tự động

1. Sơ đồ máy bơm tự động có khó lắp không?

Nếu bạn có kiến thức cơ bản về điện và nước, việc lắp theo sơ đồ khá đơn giản. Tuy nhiên, nếu là hệ thống công nghiệp phức tạp, bạn nên nhờ chuyên gia.

2. Có thể tự lắp tại nhà không?

Hoàn toàn có thể đối với các bộ tăng áp gia đình nhỏ. Hãy đảm bảo ngắt nguồn điện tổng trước khi thực hiện.

3. Vì sao bơm không tự ngắt?

Có 3 nguyên nhân: Rò rỉ đường ống, rơ le áp suất bị hỏng/cài đặt quá cao, hoặc van một chiều bị hở.

4. Có cần lắp van 1 chiều không?

Cực kỳ cần thiết. Không có van 1 chiều, hệ thống tự động dựa trên áp suất sẽ không thể hoạt động.

5. Rơ le áp suất giá bao nhiêu?

Giá dao động từ 150.000đ (loại cơ phổ thông) đến trên 1.000.000đ (loại điện tử cao cấp hoặc biến tần).

Kết luận + CTA

Việc nắm vững sơ đồ máy bơm nước tự động là chìa khóa để xây dựng một hệ thống cấp nước ổn định, bền bỉ và tiết kiệm. Đừng chỉ nhìn vào hình vẽ mà hãy hiểu rõ nguyên lý biến thiên áp suất và vai trò của từng linh kiện như rơ le áp suất hay van một chiều. Một sơ đồ đúng đồng nghĩa với hệ thống hoạt động ổn định và an toàn cho gia đình cũng như doanh nghiệp của bạn.

Nếu bạn vẫn còn thắc mắc về cách lựa chọn thiết bị hoặc cần hỗ trợ kỹ thuật để tối ưu hóa hệ thống máy bơm của mình, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi. Chúng tôi sẵn sàng hỗ trợ bạn thiết lập một sơ đồ bơm nước tự động chuẩn kỹ thuật nhất.
