Horizontal Pump là gì? Hướng dẫn chọn bơm trục ngang tối ưu hiệu suất công nghiệp

Trong thiết kế các hệ thống cấp thoát nước, trạm bơm công nghiệp hay hệ thống điều hòa trung tâm (HVAC), việc lựa chọn chủng loại máy bơm là quyết định mang tính chiến lược. Rất nhiều kỹ sư và nhà quản lý dự án rơi vào tình thế tiến thoái lưỡng nan khi phải cân nhắc giữa horizontal pump (bơm trục ngang) và bơm trục đứng. Việc lựa chọn sai lầm không chỉ dẫn đến tình trạng máy bơm không đạt lưu lượng thiết kế, gây rung lắc, mà còn làm tiêu tốn chi phí vận hành và bảo trì hàng năm cực kỳ lớn.

Hiểu rõ bản chất kỹ thuật, đặc điểm cấu tạo và ứng dụng thực tế của bơm trục ngang là chìa khóa giúp bạn tối ưu hóa hiệu suất toàn hệ thống, giảm thiểu chi phí vòng đời thiết bị và tránh những sai lầm thiết kế "tốn kém" về sau. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia để bạn tự tin đưa ra quyết định đầu tư đúng đắn nhất.

Horizontal pump là gì? Nguyên lý hoạt động

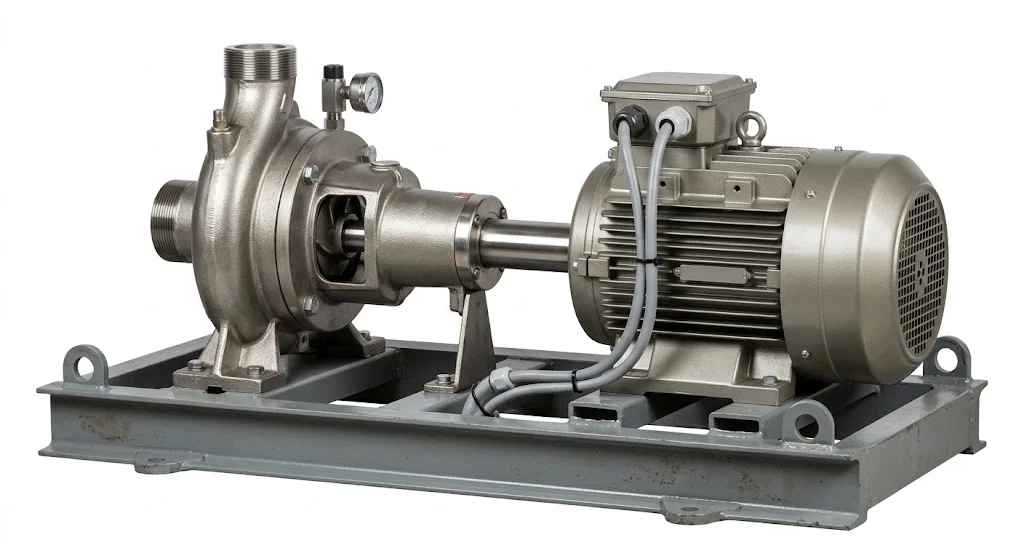

Horizontal pump (bơm trục ngang) là loại máy bơm ly tâm được thiết kế với trục bơm đặt nằm ngang so với mặt phẳng sàn. Trong cấu tạo này, động cơ (motor) và đầu bơm thường được bố trí song song trên cùng một bệ đỡ theo phương ngang.

Nguyên lý hoạt động

Cốt lõi của horizontal pump (bơm trục ngang) nằm ở cơ chế hoạt động dựa trên lực ly tâm, một nguyên lý phổ biến trong ngành bơm công nghiệp. Khi động cơ khởi động, năng lượng cơ học được truyền đến cánh bơm (impeller), khiến nó quay với tốc độ cao bên trong vỏ bơm (casing). Quá trình quay này tạo ra lực ly tâm mạnh, làm cho chất lỏng từ khu vực trung tâm cánh bơm bị đẩy văng ra phía ngoài theo phương bán kính. Khi chất lỏng di chuyển ra ngoài, vận tốc của nó tăng lên đáng kể và được dẫn hướng vào đường ống xả.

Đồng thời, tại tâm của cánh bơm hình thành một vùng áp suất thấp do chất lỏng liên tục bị đẩy ra ngoài. Sự chênh lệch áp suất này đóng vai trò như một lực hút, kéo chất lỏng từ nguồn cấp (thường là bể chứa hoặc đường ống hút) đi vào bên trong bơm. Nhờ cơ chế này, dòng chảy được duy trì liên tục, ổn định và hiệu quả. Nguyên lý ly tâm không chỉ giúp bơm hoạt động trơn tru mà còn cho phép vận chuyển lưu chất với lưu lượng lớn, phù hợp với nhiều ứng dụng trong công nghiệp và dân dụng.

Đặc điểm nổi bật

• Dễ bảo trì: Nhờ thiết kế trục ngang, việc tiếp cận, tháo lắp các bộ phận như phớt cơ khí, vòng bi hay cánh bơm trở nên thuận tiện hơn rất nhiều so với bơm trục đứng.

• Hiệu suất cao: bơm trục ngang thường đạt hiệu suất thủy lực rất tốt, đặc biệt với các dòng bơm có lưu lượng lớn.

• Độ ổn định: Cấu trúc bệ đỡ ngang giúp phân bổ trọng lượng tốt hơn, giảm thiểu độ rung và tiếng ồn trong quá trình vận hành liên tục.

Các loại bơm trục ngang phổ biến

Trong môi trường công nghiệp, không có một mẫu bơm trục ngang duy nhất cho mọi nhu cầu. Việc phân loại giúp kỹ sư lựa chọn thiết bị phù hợp với đặc tính của lưu chất và yêu cầu của hệ thống.

• Bơm ly tâm trục ngang (Centrifugal Pump): Loại phổ biến nhất, ứng dụng rộng rãi từ dân dụng đến công nghiệp nhẹ, ưu tiên sự đơn giản và chi phí đầu tư thấp.

• Bơm đa tầng cánh (Multistage Pump): Thiết kế với nhiều tầng cánh xếp nối tiếp, chuyên dụng cho các hệ thống cần cột áp (head) rất cao như bơm nồi hơi, bơm bù áp chữa cháy.

• Bơm End Suction: Thiết kế cửa hút nằm ở phía trước (trục tâm) và cửa xả nằm phía trên. Đây là dòng bơm "tiêu chuẩn" trong các hệ thống cấp nước sạch.

• Bơm Split Case (Bơm tách vỏ): Cửa hút và xả được thiết kế nằm trên cùng một đường tâm, vỏ bơm có thể tách rời theo chiều ngang. Loại này là "vua" của các hệ thống cần lưu lượng cực lớn.

Bảng so sánh nhanh các dòng bơm trục ngang

Thông số kỹ thuật quan trọng cần biết

Khi tìm kiếm một bơm trục ngang cho dự án, các bảng thông số kỹ thuật (data sheet) có thể gây nhầm lẫn nếu bạn không nắm vững các chỉ số sau:

• Lưu lượng (Flow rate - $m^3/h$ ): Khối lượng chất lỏng bơm vận chuyển trong một đơn vị thời gian. Cần tính toán dựa trên nhu cầu cao điểm của hệ thống.

• Cột áp (Head - $m$ ): Tổng năng lượng bơm cung cấp cho chất lỏng. Nếu chọn sai cột áp, máy bơm không thể đẩy nước đến điểm cao nhất hoặc xa nhất theo thiết kế.

• Công suất (Power - $kW/HP$ ): Chọn dư công suất gây lãng phí điện, chọn thiếu sẽ khiến motor quá tải.

• NPSH (Net Positive Suction Head): Đây là thông số quan trọng nhất nhưng hay bị bỏ quên. NPSH yêu cầu ($NPSH_r$ ) của bơm phải thấp hơn NPSH khả dụng ($NPSH_a$ ) của hệ thống. Nếu không, hiện tượng xâm thực (cavitation) sẽ xảy ra, phá hủy cánh bơm chỉ trong thời gian ngắn.

Giải thích chuyên gia: Hiện tượng xâm thực là kẻ thù số 1 của bơm trục ngang. Khi áp suất tại tâm cánh bơm giảm xuống dưới áp suất hóa hơi của chất lỏng, các bong bóng hơi hình thành và vỡ ra, tạo ra những xung lực cực mạnh làm rỗ bề mặt cánh bơm và gây rung lắc khủng khiếp. [Chèn link: Hướng dẫn tính toán NPSH chi tiết]

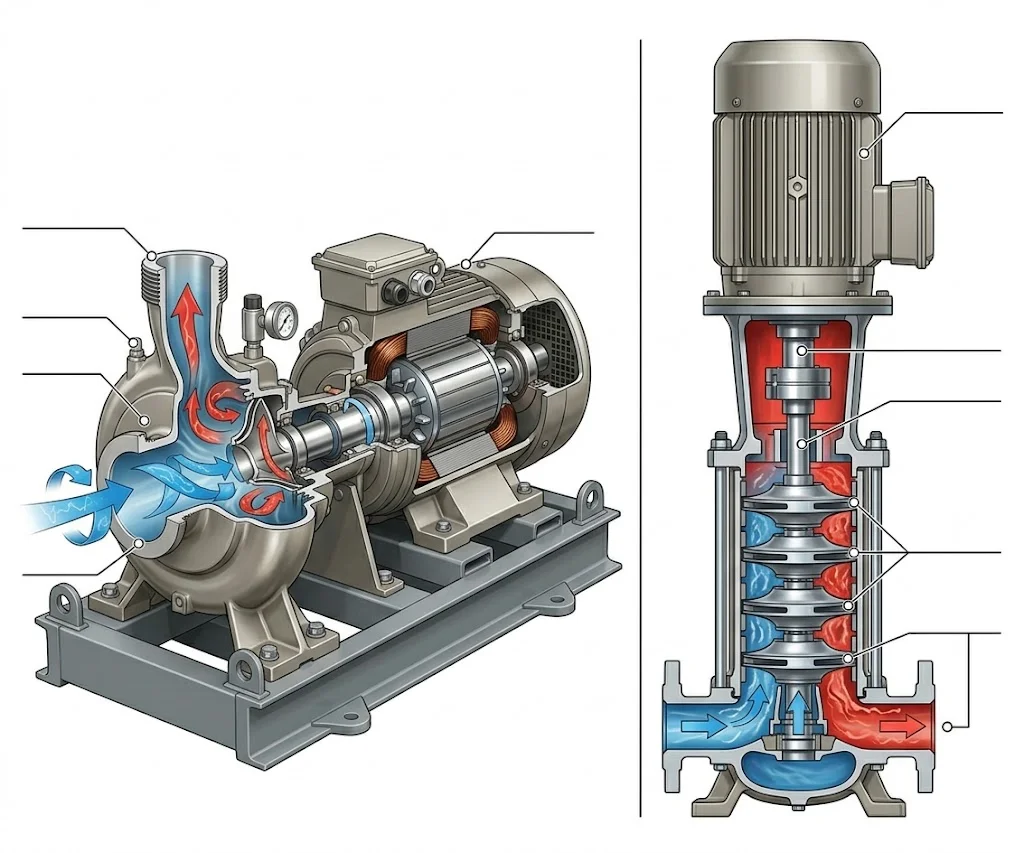

So sánh Horizontal pump vs Vertical pump

Sự khác biệt giữa bơm trục ngang và vertical pump (bơm đứng) chủ yếu nằm ở không gian lắp đặt và cấu trúc kỹ thuật.

Ưu điểm của bơm trục ngang:

• Bảo trì: Dễ dàng tháo lắp phần đầu bơm mà không cần tháo rời motor, giúp tiết kiệm thời gian dừng máy (downtime).

• Chi phí: Thông thường, chi phí sản xuất và bảo trì của bơm ngang thấp hơn so với bơm trục đứng có cùng thông số.

• Độ bền: Thiết kế trục ngang giúp việc quản lý lực dọc trục (axial thrust) hiệu quả hơn đối với các ứng dụng công nghiệp nặng.

Nhược điểm:

• Diện tích: Horizontal pump chiếm nhiều diện tích sàn hơn. Nếu phòng bơm của bạn có không gian hạn chế, đây sẽ là một điểm trừ lớn.

• Lắp đặt: Đòi hỏi bệ móng (foundation) vững chắc để đảm bảo căn chỉnh trục (alignment) giữa motor và bơm không bị sai lệch.

Tại sao lại chọn Horizontal thay vì Vertical?

Nếu hệ thống của bạn có không gian rộng rãi và ưu tiên sự bền bỉ, dễ tiếp cận để bảo dưỡng định kỳ, thì bơm trục ngang luôn là lựa chọn kinh tế và kỹ thuật tối ưu. Bơm trục đứng chỉ nên ưu tiên khi không gian lắp đặt bị giới hạn hoặc ứng dụng yêu cầu bơm thả chìm hoàn toàn.

Ứng dụng thực tế và sai lầm thường gặp

Khi nào nên dùng bơm trục ngang?

• Hệ thống cấp nước đô thị: Nơi cần lưu lượng lớn và vận hành liên tục.

• Nhà máy công nghiệp: Dùng trong hệ thống làm mát, bơm hóa chất, xử lý nước thải công nghiệp.

• Hệ thống HVAC: Vận hành chiller, bơm nước giải nhiệt.

Các sai lầm phổ biến:

1. Lắp đặt không căn chỉnh: Sai lệch đồng trục giữa motor và đầu bơm là nguyên nhân hàng đầu gây hỏng phớt và gãy trục.

2. Không tính toán NPSH: Dẫn đến hiện tượng xâm thực, làm giảm tuổi thọ bơm từ 5 năm xuống còn vài tháng.

3. Chọn sai vật liệu bơm: Sử dụng cánh bơm gang cho môi trường nước biển hoặc hóa chất ăn mòn mà không có lớp lót hay vật liệu Inox 316.

Hậu quả: Những sai lầm này dẫn đến chi phí vận hành tăng vọt, máy bơm thường xuyên rung ồn, và nghiêm trọng nhất là dừng sản xuất toàn nhà máy.

Hướng dẫn / Checklist chọn bơm trục ngang chuẩn chuyên gia

Để đảm bảo hệ thống vận hành trơn tru ngay từ ngày đầu tiên, hãy áp dụng quy trình kiểm tra sau cho bơm trục ngang:

• Xác định lưu lượng & cột áp: Sử dụng biểu đồ đường đặc tính (pump curve) của nhà sản xuất. Không chọn điểm làm việc ở quá xa "điểm hiệu suất tốt nhất" (BEP).

• Kiểm tra NPSH: Đảm bảo NPSH khả dụng của đường ống luôn lớn hơn NPSH yêu cầu của bơm ít nhất 0.5 - 1m.

• Môi trường chất lỏng: Kiểm tra độ nhớt, nhiệt độ và tính ăn mòn để chọn phớt cơ khí (mechanical seal) phù hợp.

• Thương hiệu & Phụ tùng: Chọn các hãng có sẵn linh kiện thay thế tại địa phương để tránh việc phải chờ nhập khẩu khi cần bảo trì.

Lưu ý khi vận hành:

• Không chạy khô: Tuyệt đối không để bơm chạy khi không có nước, điều này sẽ làm cháy phớt cơ khí ngay lập tức.

• Kiểm tra rung động: Định kỳ đo độ rung của gối đỡ. Nếu rung động vượt ngưỡng cho phép, hãy kiểm tra lại sự đồng trục.

• Bảo trì định kỳ: Thay dầu bôi trơn vòng bi đúng lịch trình nhà sản xuất khuyến cáo.

FAQ - Câu hỏi thường gặp

Horizontal pump có ưu điểm gì vượt trội?

Ưu điểm lớn nhất là sự thuận tiện trong bảo trì, chi phí đầu tư ban đầu hợp lý và độ ổn định cao trong các hệ thống công suất lớn.

Khi nào bắt buộc nên chọn vertical pump?

Bạn nên chọn bơm trục đứng khi không gian lắp đặt tại phòng bơm quá nhỏ, hoặc khi cần bơm nước từ các bể sâu mà không thể đặt bơm ngang (bơm chìm trục đứng).

Bơm trục ngang có tốn điện không?

Hiệu suất của bơm phụ thuộc vào việc chọn đúng "điểm làm việc". Nếu chọn bơm đúng dải công suất và cột áp, bơm trục ngang là thiết bị tiết kiệm điện năng bậc nhất.

Có thể dùng bơm trục ngang cho nước bẩn, nước thải không?

Hoàn toàn được, nếu bạn chọn dòng bơm được thiết kế cánh hở hoặc cánh cắt rác (trash pump) để tránh bị tắc nghẽn.

Kết luận

Việc lựa chọn và thiết kế horizontal pump đòi hỏi sự cân nhắc kỹ lưỡng giữa thông số kỹ thuật, điều kiện môi trường và yêu cầu vận hành. Một hệ thống bơm được thiết kế chuẩn xác không chỉ đảm bảo lưu lượng ổn định, tiết kiệm điện năng mà còn giúp bạn tránh xa những rắc rối về bảo trì, sửa chữa tốn kém trong tương lai.

Đừng để việc chọn sai loại bơm trở thành gánh nặng cho hệ thống của bạn. Nếu bạn vẫn còn băn khoăn về cách tính toán NPSH, lưu lượng hay muốn được tư vấn dòng bơm phù hợp nhất với dự án của mình, đừng ngần ngại liên hệ với chúng tôi.
