Hướng dẫn đọc Pump Grundfos Catalogue: Bí quyết chọn máy bơm chuẩn chuyên gia

Bạn đã bao giờ tải một bản pump grundfos catalogue dày hàng trăm trang về máy tính nhưng rồi phải đóng lại ngay lập tức vì không hiểu các ký hiệu kỹ thuật phức tạp? Tình trạng này rất phổ biến: bạn cần tìm một model cụ thể cho hệ thống cấp nước hoặc trang trại, nhưng lại lạc lối giữa những biểu đồ đường cong (pump curve), các thông số NPSH, hay các bảng mã vật liệu khô khan.

Thực tế, sai lầm lớn nhất của người dùng không phải là chọn sai hãng bơm, mà là đọc sai biểu đồ hiệu suất. Việc chọn bơm dựa trên cảm tính hoặc chỉ nhìn vào công suất (HP/kW) mà bỏ qua đặc tính thủy lực có thể dẫn đến hậu quả nghiêm trọng: bơm chạy yếu, lãng phí điện năng, hoặc thậm chí gây hiện tượng xâm thực (cavitation) làm hỏng cánh bơm chỉ sau vài tháng. Bài viết này sẽ đóng vai trò như một chuyên gia kỹ thuật, hướng dẫn bạn cách khai thác tài liệu pump grundfos catalogue một cách hiệu quả nhất, giúp bạn tự tin chọn đúng model tối ưu cho công trình của mình.

Pump Grundfos Catalogue là gì? Định nghĩa và vai trò kỹ thuật

Trong ngành công nghiệp xử lý nước, pump grundfos catalogue được coi là "cuốn kinh thánh" dành cho các kỹ sư và nhà thầu. Đây là bộ tài liệu kỹ thuật chính thống do tập đoàn Grundfos (Đan Mạch) cung cấp, chứa đựng toàn bộ thông tin chi tiết về dải sản phẩm, cấu tạo vật liệu, thông số điện năng và đặc biệt là các biểu đồ hiệu suất thủy lực.

Vai trò của bộ catalogue này vượt xa một tài liệu quảng cáo thông thường. Nó là công cụ nền tảng để:

• Xác định Model chính xác: Dựa trên nhu cầu thực tế về lưu lượng và áp suất.

• Thiết kế hệ thống: Cung cấp kích thước lắp đặt (drawing) và trọng lượng để bố trí không gian trạm bơm.

• Dự báo vận hành: Giúp người dùng biết được máy bơm sẽ tiêu thụ bao nhiêu điện tại một điểm làm việc cụ thể.

Việc nắm vững tài liệu này là yêu cầu bắt buộc đối với bất kỳ ai muốn xây dựng một hệ thống cơ điện (M&E) bền bỉ và tiết kiệm năng lượng.

Catalogue máy bơm Grundfos gồm những nội dung quan trọng nào?

Một bản tài liệu kỹ thuật chuẩn thường được cấu trúc cực kỳ logic để phục vụ việc tra cứu nhanh. Thông thường, nội dung sẽ bao gồm các phần chính sau:

• Dữ liệu hiệu suất tổng quát (Performance Range): Một biểu đồ bao quát giúp bạn định vị dòng bơm nào (CR, CM, NB...) phù hợp với dải lưu lượng và cột áp của mình.

• Mã định danh sản phẩm (Type Key): Giải thích ý nghĩa các ký tự trong tên bơm (ví dụ: CR 10-5 nghĩa là dòng CR, lưu lượng định mức 10 $m^3/h$ , có 5 tầng cánh).

• Bảng thông số kỹ thuật (Technical Data): Chi tiết về nhiệt độ chất lỏng, áp suất vận hành tối đa, và các loại phớt cơ khí.

• Đường cong hiệu suất (Pump Curves): Đây là trái tim của catalogue, mô tả mối quan hệ giữa lưu lượng, cột áp, công suất trục và hiệu suất.

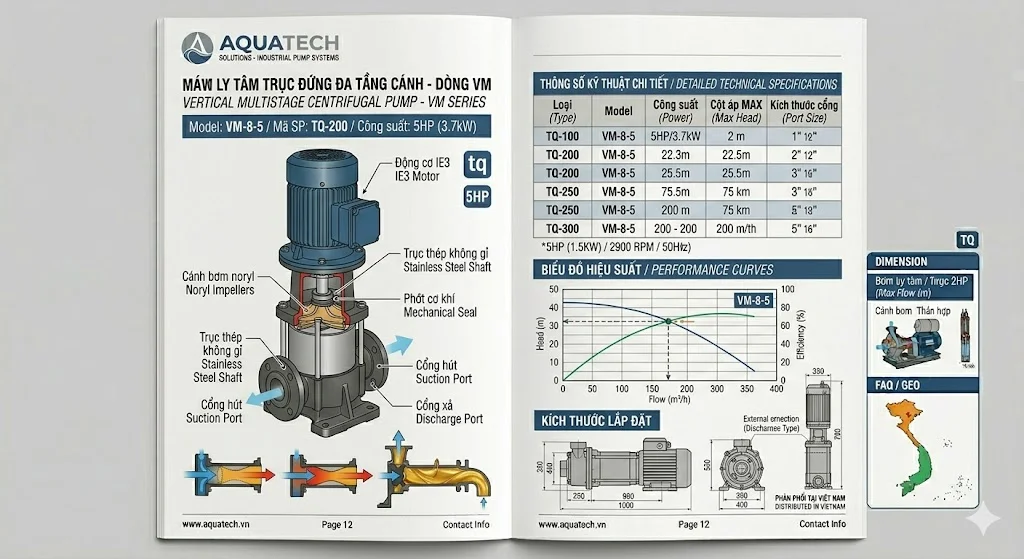

• Bản vẽ kích thước (Sectional Drawings & Dimensions): Cần thiết cho việc lắp đặt đường ống và chế tạo bệ móng.

Insight chuyên gia: Nếu bạn chỉ có 5 phút để đọc catalogue, hãy tập trung vào phần Pump Curve và NPSH. Đây là hai yếu tố quyết định máy bơm có "sống khỏe" trong hệ thống của bạn hay không.

Phân tích chuyên sâu: Các dòng bơm phổ biến trong Catalogue Grundfos

Grundfos sở hữu danh mục sản phẩm khổng lồ, nhưng trong bộ tài liệu kỹ thuật, bạn sẽ thường xuyên bắt gặp 4 dòng chủ lực sau:

1. Grundfos CR: Dòng bơm ly tâm trục đứng đa tầng cánh. Đây là "biểu tượng" của hãng, chuyên dùng cho các hệ thống tăng áp tòa nhà, nồi hơi và xử lý nước công nghiệp. Nó có khả năng tạo áp suất cực cao trên một diện tích lắp đặt nhỏ gọn.

2. Grundfos CM/CME: Bơm ly tâm trục ngang đa tầng cánh, thường dùng cho các ứng dụng dân dụng cao cấp, hệ thống làm mát hoặc tích hợp vào các máy móc công nghiệp nhỏ.

3. Grundfos NB/NBE: Dòng bơm ly tâm trục ngang đơn tầng cánh (End-suction), "ngựa thầu" cho các hệ thống HVAC, cấp nước thành phố và thủy lợi nhờ lưu lượng cực lớn.

4. Grundfos SQ/SP: Dòng bơm chìm giếng khoan, nổi tiếng với khả năng chịu cát và tích hợp các tính năng bảo vệ thông minh, phù hợp cho khai thác nước ngầm.

Mỗi dòng bơm được thiết kế với triết lý riêng. Việc tra cứu catalogue giúp bạn không bị nhầm lẫn giữa một chiếc bơm cần áp suất (CR) với một chiếc bơm cần lưu lượng (NB).

Hiểu đúng các thông số kỹ thuật cốt lõi

Để đọc được bộ tài liệu kỹ thuật, bạn cần nằm lòng các thuật ngữ sau:

• Lưu lượng (Q - Flow rate): Lượng nước bơm được trong một đơn vị thời gian ($m^3/h$ hoặc $l/s$ ).

• Cột áp (H - Head): Độ cao mà bơm có thể đẩy nước lên, hoặc áp suất tổng mà bơm tạo ra (m).

• Công suất trục (P2): Lượng công suất thực tế mà motor truyền đến trục bơm (kW). Đừng nhầm với công suất tiêu thụ điện tổng (P1).

• Hiệu suất ($\eta$ ): Tỷ lệ giữa năng lượng hữu ích và năng lượng tiêu thụ. Trong catalogue, hãy tìm điểm có hiệu suất cao nhất (BEP - Best Efficiency Point).

• NPSH (Net Positive Suction Head): Cột áp hút dương thực tế. Nếu thông số này của hệ thống thấp hơn yêu cầu trong catalogue, bơm sẽ bị xâm thực và hỏng nhanh chóng.

Cảnh báo: Sai lệch chỉ 10% trong việc tính toán cột áp có thể khiến bơm hoạt động ngoài vùng an toàn, dẫn đến cháy motor hoặc rung lắc dữ dội.

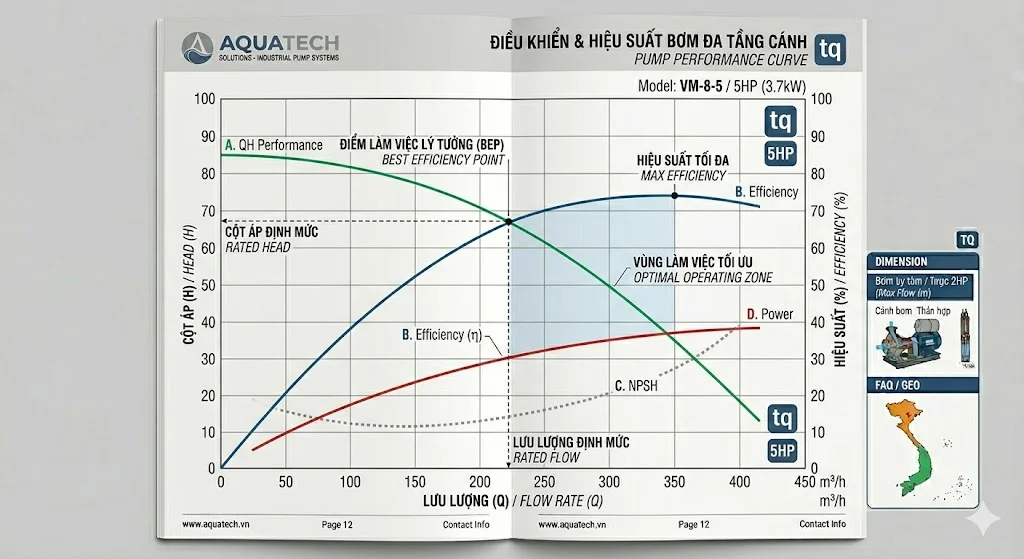

Bí quyết đọc Pump Curve trong Catalogue Grundfos

Khi mở trang đồ thị trong bộ tài liệu kỹ thuật, bạn sẽ thấy nhiều đường cong chồng lên nhau. Cách đọc chuẩn như sau:

1. Trục hoành (X): Biểu thị lưu lượng (Q).

2. Trục tung (Y): Biểu thị cột áp (H).

3. Đường cong QH: Đi từ trên trái xuống dưới phải. Khi lưu lượng tăng, cột áp sẽ giảm.

4. Xác định điểm làm việc (Duty Point): Chiếu giá trị Q và H mong muốn, điểm giao nhau chính là model bạn cần.

Insight quan trọng: Đừng bao giờ chọn model mà điểm làm việc nằm ở hai đầu mút của đường cong. Điểm lý tưởng nhất phải nằm ở 1/3 giữa của biểu đồ, nơi hiệu suất cao nhất và độ ồn thấp nhất. Nếu điểm giao nhau nằm ngoài đường cong, bạn cần chọn một model lớn hơn hoặc thay đổi phương án kỹ thuật.

Tại sao chọn bơm theo cảm tính lại dẫn đến sai lầm 80%?

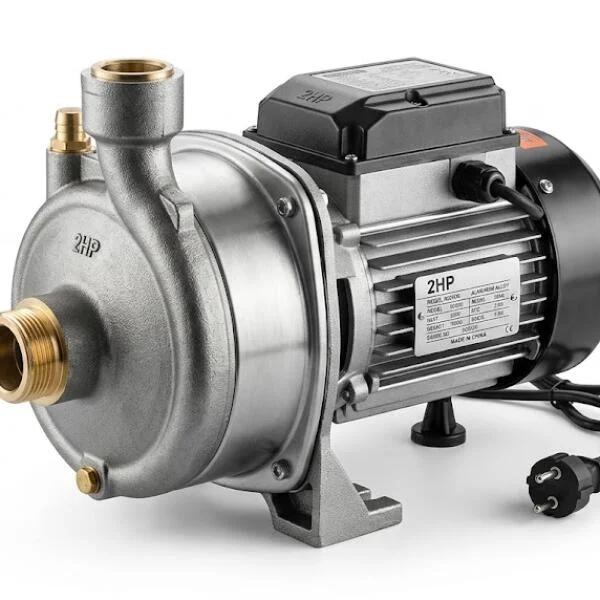

Nhiều người có thói quen ra cửa hàng và nói: "Bán cho tôi cái bơm 2 ngựa (2HP)". Đây là cách tiếp cận cực kỳ rủi ro. Cùng là 2HP, nhưng một chiếc bơm chuyên đẩy cao sẽ có lưu lượng rất thấp, trong khi bơm lưu lượng lớn sẽ không thể đẩy nước lên tầng cao.

Sử dụng pump grundfos catalogue giúp bạn:

• Đảm bảo sự tương thích: Bơm chạy đúng dải áp suất thiết kế của đường ống.

• Tối ưu hóa hóa đơn tiền điện: Chọn bơm có hiệu suất cao nhất giúp tiết kiệm hàng triệu đồng mỗi năm.

• Kéo dài tuổi thọ thiết bị: Tránh tình trạng quá tải hoặc chạy ở vùng xâm thực.

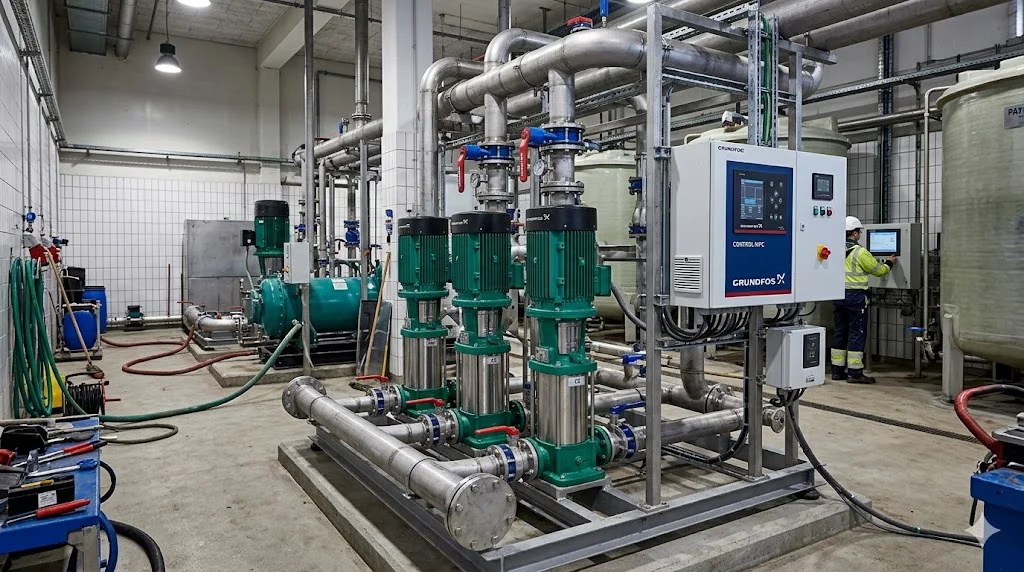

Ứng dụng thực tế: Khi nào bạn cần mở Catalogue?

Bạn không thể thiếu pump grundfos catalogue trong các trường hợp sau:

• Thiết kế mới: Khi kiến trúc sư hoặc kỹ sư cơ điện cần thông số để lên bản vẽ kỹ thuật.

• Thay thế thiết bị cũ: Khi model cũ đã ngừng sản xuất, bạn cần catalogue để tìm model tương đương về mặt thủy lực và kích thước chân đế.

• Nâng cấp hệ thống: Khi nhu cầu sử dụng nước tăng lên và bạn cần tính toán xem chiếc bơm hiện tại có thể chịu tải thêm được không.

Những sai lầm "kinh điển" khi đọc tài liệu kỹ thuật

Dưới đây là những lỗi mà ngay cả các kỹ sư mới vào nghề cũng thường mắc phải khi xem pump grundfos catalogue:

1. Chỉ nhìn vào công suất định mức: Như đã phân tích, HP hay kW chỉ là chỉ số phụ. Lưu lượng và cột áp mới là chỉ số quyết định.

2. Bỏ qua biểu đồ NPSH: Đây là nguyên nhân hàng đầu khiến bơm kêu to và nhanh hỏng cánh.

3. Không để ý tần số dòng điện: Một số catalogue quốc tế ghi thông số cho tần số 60Hz. Nếu bạn dùng ở Việt Nam (50Hz), hiệu suất và tốc độ vòng quay sẽ giảm đáng kể.

Checklist: Quy trình chọn bơm từ Catalogue chuẩn 100%

Hãy thực hiện theo các bước sau để đảm bảo bạn không chọn sai:

• [ ] Bước 1: Xác định lưu lượng cần thiết ($Q_{max}$ ) và áp suất tối thiểu ($H_{min}$ ).

• [ ] Bước 2: Mở mục "Performance Range" trong bộ tài liệu kỹ thuật để chọn dòng bơm (ví dụ: CR).

• [ ] Bước 3: Tìm đến trang đồ thị chi tiết của dòng đó.

• [ ] Bước 4: Áp điểm làm việc ($Q, H$ ) lên đồ thị.

• [ ] Bước 5: Kiểm tra hiệu suất ($\eta$ ) tại điểm đó có nằm trong vùng tối ưu không.

• [ ] Bước 6: Kiểm tra giá trị NPSH yêu cầu và so sánh với thực tế lắp đặt.

• [ ] Bước 7: Tra bảng kích thước để đảm bảo bơm vừa với không gian lắp đặt.

Tip từ chuyên gia: Luôn sử dụng phiên bản catalogue mới nhất từ website chính thức của Grundfos để cập nhật các cải tiến về hiệu suất động cơ (như chuẩn IE3, IE4, IE5).

FAQ: Câu hỏi thường gặp về Pump Grundfos Catalogue

1. Tôi có thể tải pump grundfos catalogue chính thức ở đâu?

Bạn nên truy cập vào Grundfos Product Center trên website toàn cầu hoặc liên hệ các đại lý ủy quyền tại Việt Nam để nhận bản PDF tiếng Việt hoặc tiếng Anh mới nhất.

2. Làm thế nào để biết một chiếc bơm có tiết kiệm điện hay không qua catalogue?

Hãy nhìn vào đường cong hiệu suất (Efficiency curve). Nếu đỉnh của đường cong này đạt giá trị từ 70-85% và điểm làm việc của bạn nằm gần đỉnh đó, máy bơm đang hoạt động rất tiết kiệm điện.

3. Tại sao cùng một model lại có nhiều đường cong QH khác nhau?

Đó là vì dòng bơm đó có thể thay đổi số lượng tầng cánh hoặc đường kính cánh quạt (trim impeller). Mỗi đường cong ứng với một kích thước cánh cụ thể.

4. Người không chuyên có tự đọc catalogue được không?

Hoàn toàn có thể nếu bạn nắm vững khái niệm về Q và H. Tuy nhiên, với các hệ thống phức tạp, lời khuyên là nên tham vấn kỹ sư chuyên trách.

Kết luận

Pump grundfos catalogue không chỉ là một tài liệu thông tin đơn thuần, mà là chìa khóa để vận hành hệ thống nước một cách khoa học và kinh tế. Hiểu đúng catalogue nghĩa là bạn đã nắm trong tay 90% sự thành công của việc lắp đặt và vận hành máy bơm. Đừng để những con số và biểu đồ làm bạn nản lòng; hãy tiếp cận chúng từng bước theo hướng dẫn trên, bạn sẽ tiết kiệm được rất nhiều chi phí sửa chữa và tiền điện về sau.

Nếu bạn vẫn cảm thấy bối rối trước hàng ngàn model trong catalogue, đừng ngần ngại tìm kiếm sự giúp đỡ chuyên nghiệp.
