Hướng Dẫn Chi Tiết Cách Đọc Và Ứng Dụng CNP Pump Catalogue Trong Thiết Kế Hệ Thống

Đối với các kỹ sư cơ điện (M&E) hay chủ đầu tư, việc lựa chọn máy bơm cho một hệ thống cấp nước hay xử lý nước không bao giờ là câu chuyện "chọn bừa cho xong". Một hệ thống vận hành bền bỉ bắt đầu từ việc lựa chọn đúng model bơm ngay từ giai đoạn thiết kế. Tuy nhiên, rào cản lớn nhất chính là tài liệu kỹ thuật. Rất nhiều người đang loay hoay tìm kiếm các giải pháp, nhưng lại bỏ qua hoặc không biết cách khai thác tối đa cnp pump catalogue – cuốn cẩm nang "gối đầu giường" của mọi chuyên gia trong lĩnh vực bơm ly tâm.

Việc không hiểu rõ thông số kỹ thuật, chỉ nhìn vào công suất (kW) hay giá thành mà bỏ qua đường cong hiệu suất (Q-H curve) chính là nguyên nhân dẫn đến hàng loạt hệ lụy: bơm thường xuyên hỏng phớt, cháy motor do quá tải, hoặc hệ thống nước luôn trong tình trạng yếu áp. Bài viết này sẽ giúp bạn làm chủ tài liệu kỹ thuật này một cách bài bản nhất.

CNP Pump Catalogue là gì?

Cnp pump catalogue là bộ tài liệu kỹ thuật chính thống do hãng CNP (Nanfang Pump Industry) biên soạn và cập nhật liên tục. Đây không đơn thuần là bảng giá hay danh mục sản phẩm, mà là một "bách khoa toàn thư" kỹ thuật tổng hợp, cung cấp toàn bộ thông tin về các dòng bơm mà hãng sản xuất.

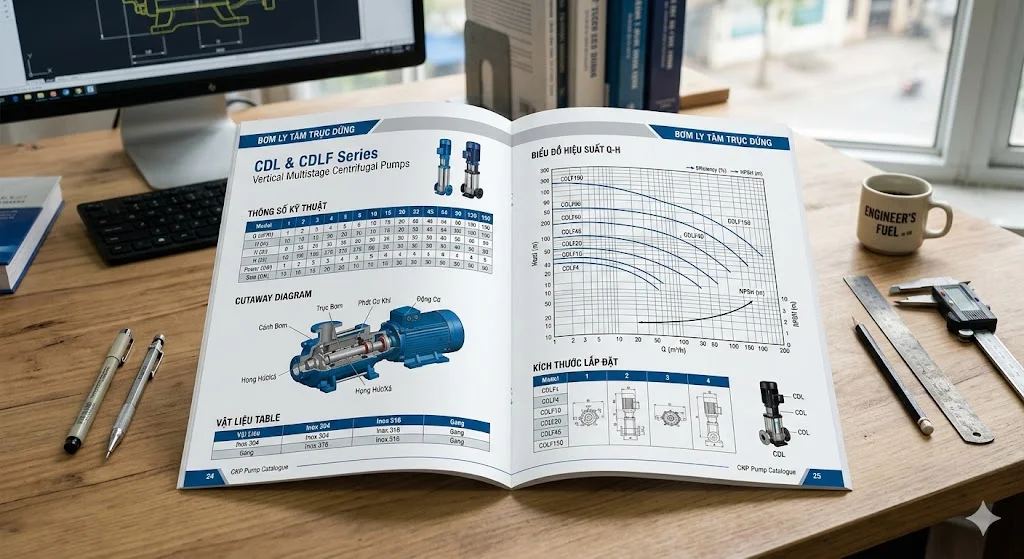

Một cuốn catalogue chuẩn của CNP sẽ bao gồm:

• Chi tiết kỹ thuật: Vật liệu chế tạo (inox 304/316, gang, đồng), nhiệt độ làm việc, dải áp suất.

• Đường cong hiệu suất (Performance Curves): Đây là phần quan trọng nhất, thể hiện mối quan hệ giữa lưu lượng (Q) và cột áp (H).

• Bản vẽ lắp đặt: Kích thước bao, kích thước đường ống hút/xả, giúp kỹ sư thiết kế bố trí phòng bơm chuẩn xác.

• Mục đích: Tài liệu này đóng vai trò là cơ sở khoa học để các kỹ sư chọn bơm chính xác, đảm bảo điểm làm việc của bơm nằm trong dải hiệu suất tối ưu (Best Efficiency Point - BEP).

Catalogue máy bơm CNP gồm những gì?

Để khai thác tối đa sức mạnh của các dòng bơm công nghiệp, việc đọc hiểu và vận hành trơn tru dựa trên CNP Pump Catalogue là một bước không thể tách rời. Một cuốn catalogue chuyên nghiệp không chỉ là danh mục sản phẩm, mà là một cuốn "bản đồ kỹ thuật" chi tiết. Để nắm vững cấu trúc này, bạn cần đi sâu vào 3 phân khu trọng tâm, nơi chứa đựng mọi câu trả lời cho bài toán vận hành của bạn:

1. Hệ thống thông số kỹ thuật tổng quát và phân loại Series

Đây là lớp thông tin đầu tiên giúp bạn định hướng đúng dòng sản phẩm ngay từ giai đoạn sơ khởi. Catalogue sẽ phân loại rõ rệt các series đặc trưng như:

• Series CDL/CDLF: Dòng bơm ly tâm trục đứng đa tầng cánh, "xương sống" cho các hệ thống lọc nước RO và tăng áp nhà cao tầng.

• Series SJ: Chuyên dùng cho giếng khoan và bơm chìm.

• Series CHL/CHLF: Phù hợp cho các ứng dụng dân dụng và công nghiệp nhẹ. Tại đây, bạn sẽ nắm được các giới hạn khắc nghiệt về nhiệt độ (từ âm độ đến hơn 120°C), áp suất vận hành tối đa và đặc biệt là bảng tra cứu môi chất. Việc biết chính xác bơm có thể chịu được hóa chất nhẹ hay chỉ dùng cho nước sạch sẽ giúp bạn tránh được những lỗi sơ đẳng dẫn đến hỏng phớt hoặc ăn mòn buồng bơm ngay khi vừa lắp đặt.

2. Biểu đồ đường cong hiệu suất (Performance Curve Q-H): "Linh hồn" của bản vẽ

Nếu catalogue là một cơ thể, thì biểu đồ Q-H curve chính là trái tim điều suất mọi hoạt động. Đây là phần quan trọng nhất, nơi chuyên gia kỹ thuật tìm kiếm điểm làm việc tối ưu (Best Efficiency Point - BEP).

• Đường cong lưu lượng - cột áp: Giúp bạn nhìn thấy sự đánh đổi vật lý; khi lưu lượng (Q) tăng thì cột áp (H) sẽ giảm như thế nào.

• Đường cong công suất và hiệu suất (η): Chỉ ra tại điểm lưu lượng nào thì máy bơm hoạt động hiệu quả nhất, ít tốn điện nhất và ít rung lắc nhất. Việc đọc hiểu biểu đồ này giúp bạn không chỉ chọn được bơm có thể chạy được, mà là chọn được bơm chạy "khỏe nhất" với mức tiêu thụ năng lượng thấp nhất trong dải vận hành của hệ thống.

3. Chi tiết vật liệu cấu tạo và bản vẽ bóc tách (Exploded View)

Phần này giải mã tại sao bơm CNP lại có độ bền vượt trội. Bạn sẽ tìm thấy thông tin chi tiết về:

• Vật liệu: Cánh bơm bằng inox 304 hay 316? Trục bơm có được gia cố chống mài mòn?

• Cấu tạo phớt cơ khí (Mechanical Seal): Loại phớt nào phù hợp với áp suất hệ thống của bạn để đảm bảo không bị rò rỉ nước. Việc hiểu rõ cấu tạo bên trong giúp kỹ sư bảo trì chủ động trong khâu chuẩn bị phụ kiện thay thế và dự đoán được tuổi thọ của thiết bị dựa trên tính chất của nguồn nước.

Lời khuyên chuyên gia: Tại sao Catalogue luôn quan trọng hơn "Báo giá"?

Trong mua sắm kỹ thuật, có một cái bẫy mang tên "Chi phí đầu tư ban đầu". Nhiều đơn vị thường ưu tiên chọn bơm dựa trên giá rẻ nhất, nhưng thực tế, giá mua chỉ chiếm khoảng 10-15% tổng chi phí vòng đời thiết bị.

Số tiền còn lại nằm ở đâu? Nó nằm ở hóa đơn tiền điện hàng tháng và chi phí phụ tùng bảo trì.

Một chiếc bơm được chọn sai model (không khớp với điểm làm việc tối ưu trong catalogue) có thể gây ra hiện tượng xâm thực (cavitation), làm rung lắc đường ống và khiến hóa đơn tiền điện tăng thêm 20-30% mỗi tháng.

Nếu tính toán trong lộ trình 5 năm, chi phí vận hành sai lệch này sẽ tốn gấp đôi, thậm chí gấp ba lần số tiền bạn tiết kiệm được lúc mua bơm giá rẻ. Vì vậy, hãy để thông số trong catalogue là thước đo cuối cùng. Chọn đúng model theo chỉ dẫn kỹ thuật là cách đầu tư thông minh nhất để đảm bảo hệ thống vận hành bền bỉ, êm ái và tối ưu hóa lợi nhuận cho doanh nghiệp.

Các dòng máy bơm trong CNP Catalogue

CNP nổi tiếng toàn cầu với thế mạnh về bơm inox đa tầng cánh. Trong tài liệu, bạn sẽ thấy các phân loại chính:

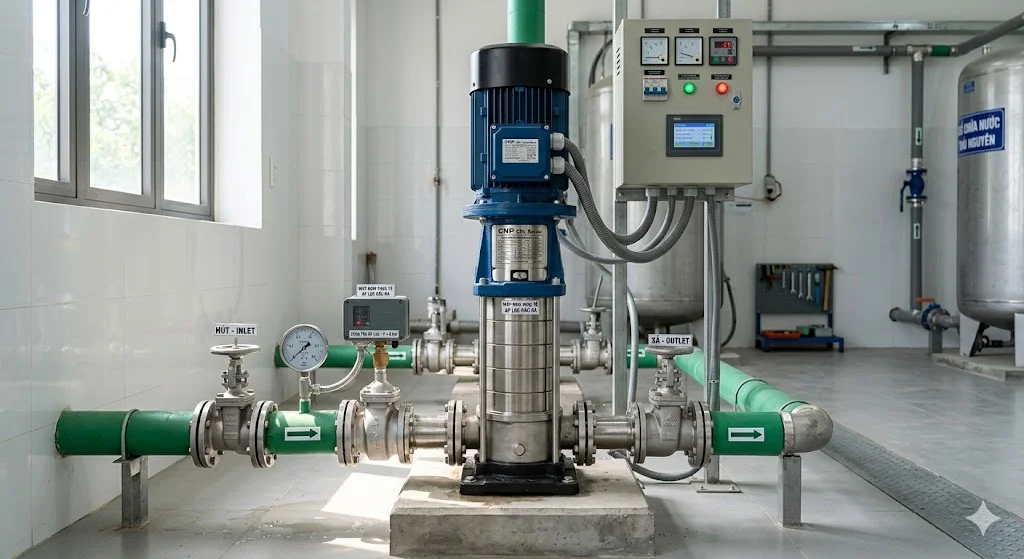

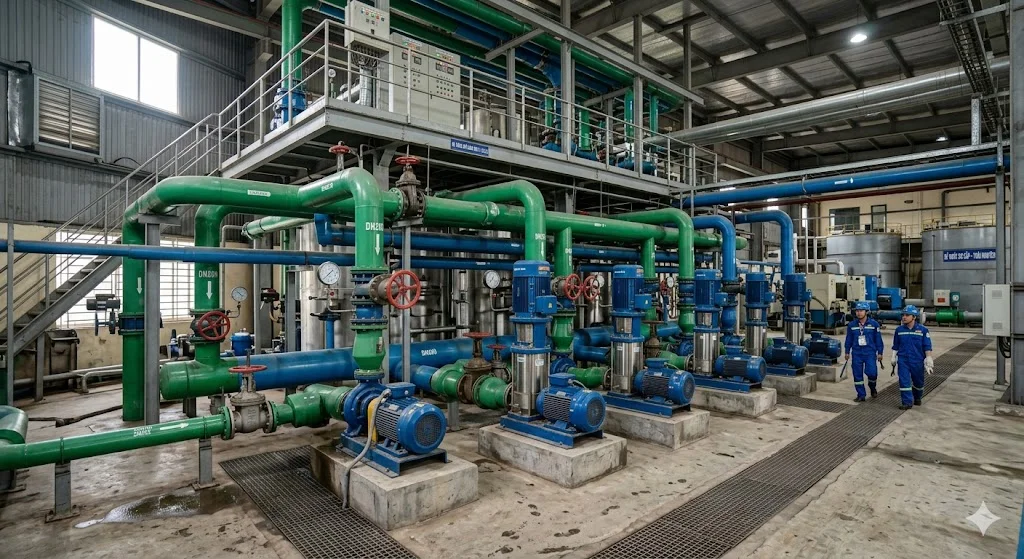

• Bơm ly tâm trục đứng (CDL, CDLF): Dòng sản phẩm chủ lực, chuyên dùng cho hệ thống tăng áp tòa nhà, cấp nước cho lò hơi, hệ thống RO và lọc nước. Dòng CDLF với vật liệu inox 316 cực kỳ bền trong môi trường ăn mòn.

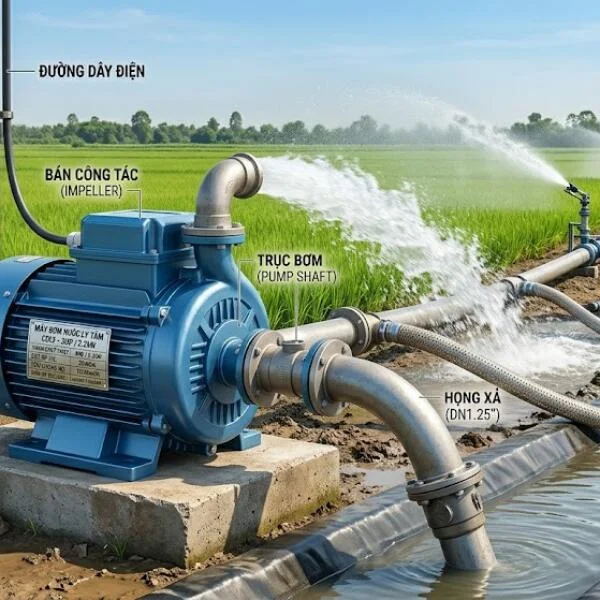

• Bơm ly tâm trục ngang (CHL, CHLF): Thường dùng cho các hệ thống nhỏ hơn, bơm tưới, hoặc tuần hoàn nước sạch.

• Bơm công nghiệp và Bơm PCCC: Các dòng bơm có lưu lượng lớn, đáp ứng các tiêu chuẩn khắt khe về an toàn và phòng cháy chữa cháy.

Việc nhận diện đúng dòng bơm trong catalogue giúp bạn không bị "lạc lối" giữa hàng trăm mã sản phẩm. Ví dụ: Nếu dự án của bạn là hệ thống lọc nước lợ, hãy mở ngay phần CDLF trong cnp pump catalogue để tra cứu dòng bơm kháng ăn mòn.

Cách đọc thông số trong CNP Pump Catalogue

Đọc biểu đồ Q-H là kỹ năng bắt buộc. Nếu bạn đọc sai, hậu quả là hệ thống bị rung lắc, cavitation (xâm thực) hoặc motor bị quá tải (overload).

• Lưu lượng (Q - m³/h): Lượng nước cần cung cấp cho hệ thống.

• Cột áp (H - m): Tổng trở lực mà bơm phải thắng được (độ cao + tổn thất áp trên đường ống).

• Hiệu suất (Efficiency - η): Càng gần điểm cao nhất của đường cong hiệu suất, bơm càng tiết kiệm điện.

• NPSH (Net Positive Suction Head): Thông số quyết định bơm có bị xâm thực hay không. Luôn phải đảm bảo NPSH khả dụng > NPSH yêu cầu.

Tại sao phải đọc kỹ? Nếu điểm làm việc nằm ngoài dải hiệu suất, bơm sẽ chạy ồn, rung, và tuổi thọ phớt sẽ giảm từ 2 năm xuống còn vài tháng.

So sánh CNP với các hãng khác

Trong phân khúc thị trường, CNP thường được đặt lên bàn cân với các đối thủ từ Nhật Bản và Châu Âu.

Insight: Khi nào chọn CNP? Khi dự án của bạn cần tối ưu chi phí đầu tư (CAPEX) nhưng vẫn yêu cầu sự bền bỉ của inox và linh kiện thay thế dễ dàng. CNP không phải là giải pháp "giá rẻ", mà là giải pháp "hiệu quả chi phí" (Cost-effective).

Khi nào cần dùng CNP Pump Catalogue?

Bạn cần "trên tay" tài liệu này ngay từ giai đoạn:

• Thiết kế sơ bộ: Để tính toán sơ bộ công suất hệ thống bơm cho chung cư, nhà máy.

• Chọn model thực tế: Khi đã có bảng tính tổn thất thủy lực (tính toán lưu lượng và cột áp).

• Thay thế sửa chữa: Khi cần tìm mã model cũ để mua thiết bị thay thế tương đương.

Sai lầm phổ biến khi dùng catalogue

Rất nhiều kỹ sư mắc sai lầm "chết người" khi chỉ nhìn vào công suất (kW):

1. Chỉ nhìn công suất: Nghĩ rằng motor 5kW là mạnh, nhưng nếu chọn sai biểu đồ Q-H, bơm có thể không đẩy nước lên được tầng thượng.

2. Không tính tổn thất áp: Quên cộng tổn thất áp trên đường ống (ma sát, co cút), dẫn đến bơm yếu khi vận hành thực tế.

3. Bỏ qua NPSH: Dẫn đến hiện tượng xâm thực, làm thủng cánh bơm chỉ sau thời gian ngắn.

Cách chọn model từ CNP Pump Catalogue (Checklist chuẩn)

Để chọn được máy bơm chuẩn xác, hãy tuân thủ quy trình 3 bước này:

1. Xác định thông số đầu vào:

   • Lưu lượng (Q): Ví dụ 10 m³/h.

   • Cột áp (H): Ví dụ 50m.

2. Tra biểu đồ:

   • Mở bộ tài liệu kỹ thuật này, tìm dòng bơm có biểu đồ đi qua điểm (10, 50).

   • Chọn điểm làm việc nằm ở giữa hoặc bên trái dải hiệu suất cao nhất.

3. Kiểm tra kỹ thuật:

   • Công suất motor (kW) phải lớn hơn công suất tại điểm làm việc.

   • Vật liệu (inox hay gang) phải phù hợp môi trường nước.

   • Luôn chọn dư công suất 10–15% để dự phòng.

Lưu ý: Luôn tải bản catalogue mới nhất từ nhà phân phối uy tín. Các bản file cũ có thể chứa các model đã ngừng sản xuất, gây khó khăn cho việc tìm linh kiện thay thế sau này.

FAQ: Giải đáp thắc mắc thường gặp

CNP pump catalogue tải ở đâu?

Bạn nên tải trực tiếp từ website của nhà phân phối chính hãng hoặc từ trang chủ của CNP để đảm bảo thông số là mới nhất.

Catalogue CNP có những dòng nào?

Danh mục rất đa dạng, nổi bật nhất là các dòng CDL, CDLF (trục đứng), các dòng bơm trục ngang, bơm công nghiệp cho HVAC, và bơm PCCC.

Làm sao đọc biểu đồ Q-H hiệu quả?

Hãy xác định trục tung là cột áp (m) và trục hoành là lưu lượng (m³/h). Điểm giao nhau của hai thông số này chính là điểm làm việc của bơm. Hãy đảm bảo điểm này nằm gần đường cong hiệu suất nhất (thường là dải đậm màu trên biểu đồ).

CNP có tốt không?

Trong phân khúc giá tầm trung, CNP là một "gã khổng lồ". Sản phẩm của họ có độ hoàn thiện tốt, vật liệu inox chuẩn, đáp ứng 90% nhu cầu công nghiệp thông thường.

Có nên dùng CNP cho dự án lớn?

Hoàn toàn có thể. Rất nhiều hệ thống cấp nước chung cư cao tầng hiện nay tại Việt Nam đang sử dụng bơm CNP nhờ tính ổn định và chi phí vận hành thấp.

Kết luận

Việc sử dụng thành thạo CNP Pump Catalogue không chỉ đơn thuần là việc tra cứu mã hàng; đó là kỹ năng cốt lõi phân biệt giữa một người làm kỹ thuật theo kiểu "thử và sai" với một chuyên gia thực thụ trong ngành giải pháp chất lỏng. Trong thế giới kỹ thuật, mọi sai số dù là nhỏ nhất cũng có thể dẫn đến những hệ lụy đắt giá. Đừng bao giờ để hệ thống của bạn vận hành dựa trên sự phỏng đoán hay may rủi. Hãy để các biểu đồ đặc tính, đường cong hiệu suất (P-Q curve) và các thông số kỹ thuật chuẩn mực trở thành người dẫn đường tin cậy, giúp bạn chọn được "trái tim" bền bỉ và phù hợp nhất cho mọi công trình.

Một chuyên gia sẽ biết rằng việc chọn dư công suất sẽ gây lãng phí điện năng và rung lắc đường ống, trong khi chọn thiếu cột áp sẽ khiến hệ thống hoàn toàn tê liệt. Catalogue của CNP cung cấp kho tàng dữ liệu cực kỳ chi tiết từ vật liệu cánh bơm, độ bền cơ khí cho đến chỉ số hiệu dụng (NPSH), giúp bạn tối ưu hóa hệ thống ngay từ khâu thiết kế trên bản vẽ.

Nếu bạn đang gặp khó khăn trong việc xác định giữa hàng ngàn model, hoặc đang đau đầu tính toán cột áp tổng (Total Dynamic Head) cho một hệ thống phức tạp, đừng ngần ngại gửi các thông số cơ bản như Lưu lượng (Q) và Cột áp (H) cho chúng tôi. Đội ngũ kỹ thuật dày dạn kinh nghiệm sẽ hỗ trợ bạn tra cứu, phân tích và đề xuất model tối ưu nhất từ kho dữ liệu thực tế. Chúng tôi cam kết đồng hành cùng bạn để đảm bảo dự án không chỉ đạt hiệu suất vận hành cao nhất mà còn tiết kiệm tối đa chi phí đầu tư và vận hành dài hạn. Hãy để sự chuyên nghiệp lên tiếng trong từng lựa chọn kỹ thuật của bạn!.
